ごあいさつ

この度はホームページをご覧頂き
ありがとうございます。
電子工作を始めて、30年近くになります。
当時から秋葉原へ足を運んだ先には様々な
電子部品が販売されており、
時間を忘れては没頭して見入っていたました。
まだブレッドボードなど無く一生懸命ワイヤー線と
部品をはんだ付けし期待した動作をしなければ修正
し何度もカット＆トライをしたものでした。
そのうちにブレッドボードが販売されて
はんだ付け無しで回路の動作が確認出来るように
なりました。しかしながら
その時の回路の確認は出来ても確認後は部品を全て
取り外してしまう為、時間が経過して又その動作を
行おうとすると部品箱から部品を探し再接続に手間
が掛かってしまう事があり何とかならないか？
と考えていました。そこで一歩進んで部品箱から
部品ユニット箱へ収納を変更し必要な時により簡単に
実験が出来るように始めたのが
（スイッチサイエンスさんで販売頂いている）
現在の製作品となります。あたたかい目で見守って
頂けたら幸いです。

KO_DreamFactory0580

スイッチサイエンス　委託販売品　商品説明＆サポート

1)USB給電　LR41 LR43 LR44　ダミー電池の取り扱いに関して

サポートページをご覧頂き誠にありがとうございます。

ご使用する上での接触有効径、幅がありますのでご確認頂きたくお願い申し上げます。
通常のボタン電池と接触有効箇所が異なります。有効箇所をよくご確認の
上ご購入頂きたく存じます

LR41
LR43
LR44
小見出し
ここをクリックして表示したいテキストを入力してください。テキストは「右寄せ」「中央寄せ」「左寄せ」といった整列方向、「太字」「斜体」「下線」「取り消し線」、「文字サイズ」「文字色」「文字の背景色」など細かく編集することができます。
ボタン

USB給電　LR41 LR43 LR44　ダミー電池の使用方法

USB給電　LR41 LR43 LR44　技術情報

各部名称、外形、ケーブル長、重量

素子部

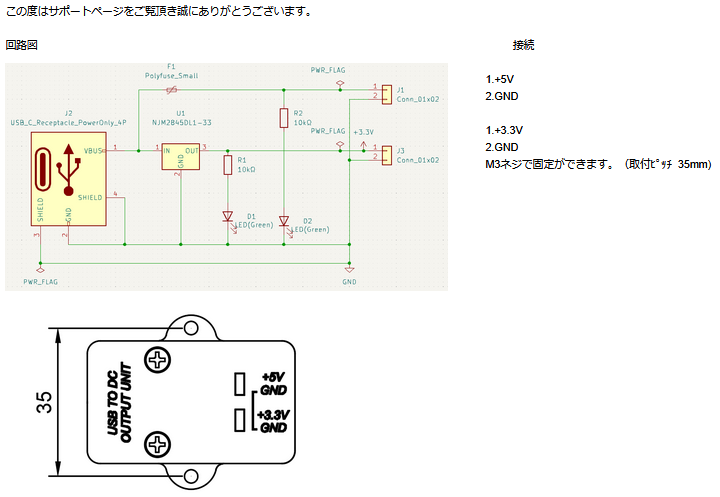

回路図

ボタン

2)I2C 中継コネクタ(カバー、取付固定穴付き）

3)I2C ハブ（カバー、取付固定穴付き）

4)Grove I2C センサー固定具 TYPE1(取付固定穴付き）

5)Grove Wio Node対応カバー（取付固定穴付き）

6)Grove 温度湿度センサー(SHT31)対応カバー（取付固定穴付き）

7)Grove I2C センサー固定具 TYPE2(取付固定穴付き）

8)Grove 超音波距離測定センサー対応固定具（取付固定穴付き）

9)Grove Air Quality sensor v1.3対応カバー（取付固定穴付き）

10)Grove 土壌水分センサー対応カバー

11)Grove 温度湿度センサー(Temp/Humi sensor v1.2)対応カバー（取付固定穴付き）

12)Y14H-1C-5DS使用リレー出力ユニット

13)HX711 ロードセル用ADコンバーターユニット

14)I2C LCD1602 モニターユニット

15)ブザーユニット

16)NJL7302L使用照度センサー　ユニット

17)RGB LEDユニット

18)フォトカプラー型傾斜スイッチ (チルトスイッチ) RBS32 0100　ユニット

19)透過型フォトマイクロセンサー EE-SX484　ユニット

20)ホールIC SK8552G-G03 ユニット

21)小型照光式タクトスイッチボックス ユニット（緑・正方形 ）

22)小型照光式タクトスイッチボックス ユニット（緑・正方形＋赤・正方形）

23)赤外線リモコン受信モジュール SPS-442-1(38kHz)　ユニット

24)リードリレーSS1A05　ユニット

25)表面実装用リードスイッチ SP3-1A16　ユニット

26)温湿度センサー AHT21B ユニット

27)フォトリフレクタ　ユニット

28)アナログ入力ユニット

29)シャープ測距モジュール GP2Y0E03 (I2C&アナログ出力) ユニット

30)サーモスタットIC TC622EPA　ユニット

31)アナログジョイスティック　ユニット

32)小型圧電振動ジャイロモジュール　ユニット

33)振動(傾斜)スイッチ　RBS040210-G　ユニット

34)超高効率DCDCコンバーター(5V0.5A) M78AR05-0.5　ユニット

35)超高効率DCDCコンバーター(3.3V0.5A) M78AR033-0.5　ユニット

36)電源供給用USB Type-Cコネクター 2出力( 5V,3.3V)　UNIT

37)PIR 人感センサーユニット

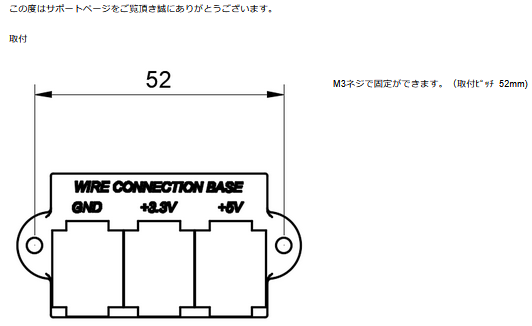

38)WIRE CONNECTION BASE ユニット

39)ガスセンサー(煙センサー) MQ-2　ユニット

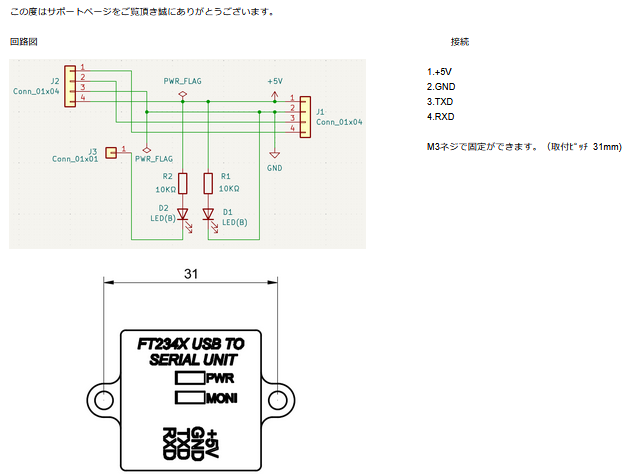

40)FT234X使用 USBシリアル変換 ユニット

41)アルコールセンサー ユニット

42)MPU-6050 使用 ３軸ジャイロスコープ軸加速度センサー モジュールユニット

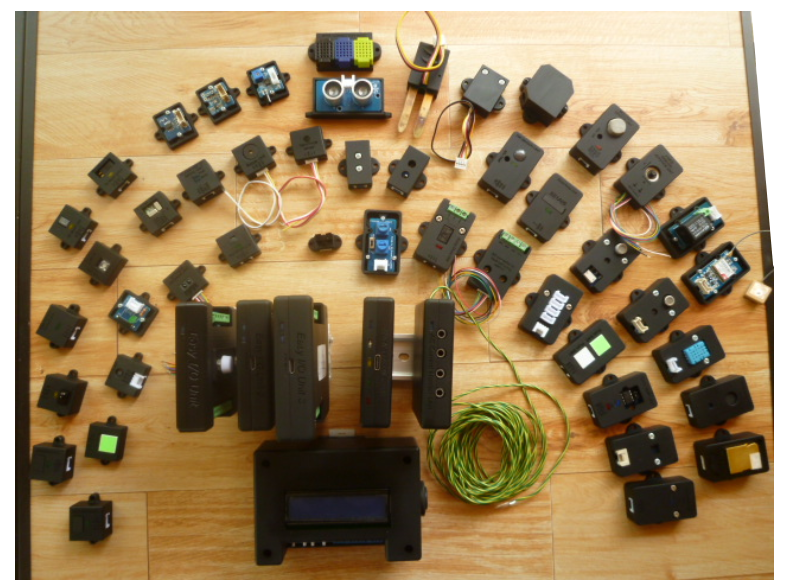

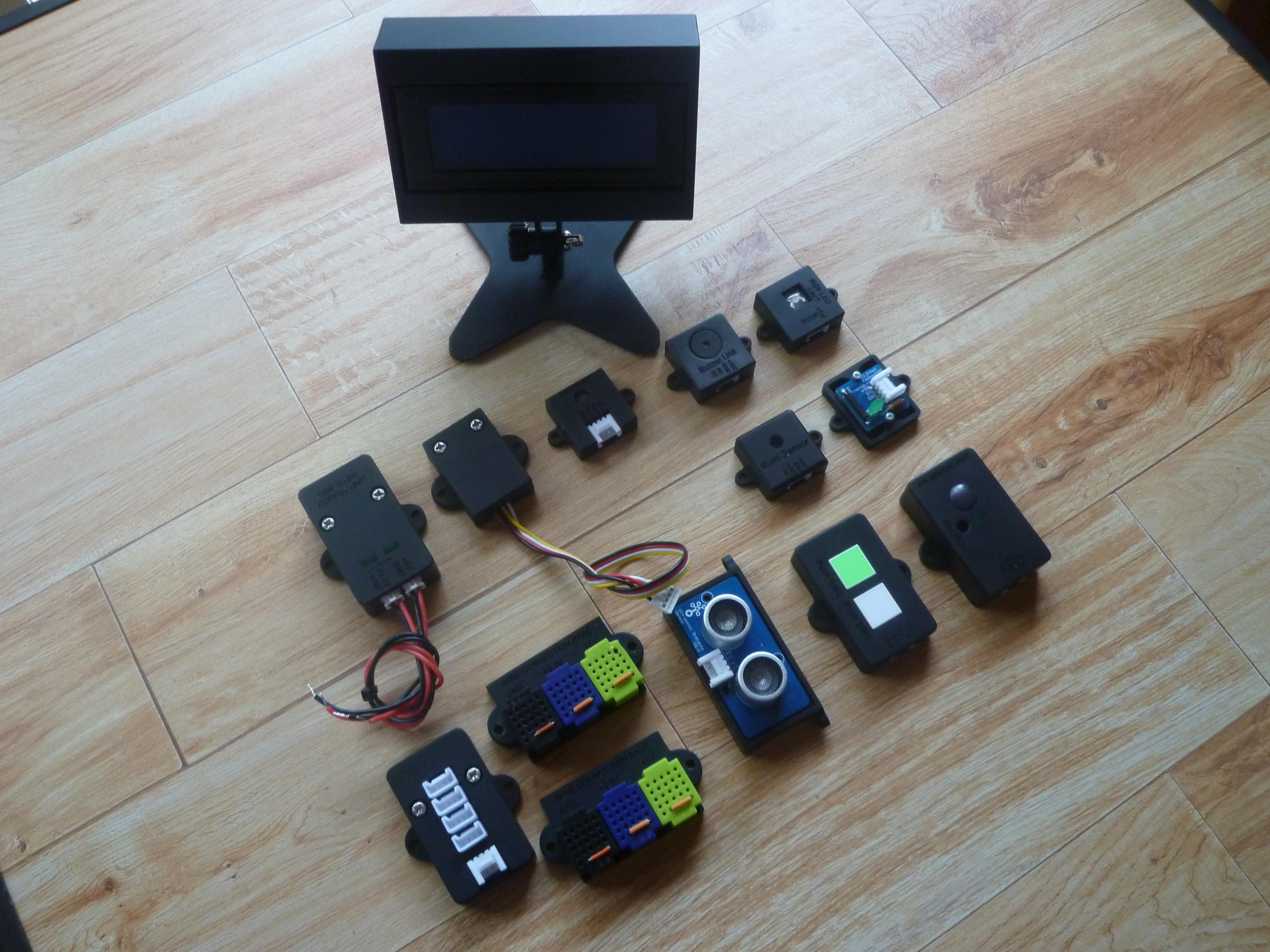

製品ラインナップ

〇スイッチサイエンスで一部委託販売商品

□49mm x 41mmシリーズ(15種類）

I2Cハブユニット
I2C 4ピンコネクタ(5ポート）をハブで中継したい時に使用できます。
ボタン
I2Cセンサ固定具１
I2Cセンサー3点止めタイプを使用していた場合に取付穴がある事でM3ねじ２個で固定する事により長期間計測が可能です。
ボタン
Grove Air Quality sensor v1.3対応カバー（取付固定穴付き）
Grove Air Quality sensor v1.3対応カバーとなります。
ボタン
Y14H-1C-5DS
リレーユニット
Y14H-1C-5DSリレーを内蔵しておりDC3.3Vでコイルを動作し外部出力をコントロール出来ます。
ボタン
HX711ADコンバーターユニット
HX711 ロードセル用ADコンバーターを内蔵しておりロードセルを直接接続してマイコンで読み取りが出来ます。
ボタン
小型照光式タクトスイッチユニット
DC5V入力　LED(緑),(赤）付の押しボタンスイッチです。※内蔵LEDは本体色と同じ緑です。
ボタン
リードリレーSS1A05ユニット
DC5V入力 コイル電流10mA 1回路　1A接点のSS1A05を使用したリードリレーユニットとなります。
ボタン
フォトリフレクタ　ユニット
反射型フォトセンサー(LBR-127HLD)を使用したユニットです高出力赤外線発光ダイオードから放出された光を物体に反射させ、フォトトランジスタで受光することで出力電流が変化する光センサーです。
ボタン
サーモスタットIC TC622EPAユニット
マイクロチップの温度センサ(サーモスタット)IC TC622EPAを使用した温度検知ユニットです。設定温度以上ですとLEDが赤く点灯します。
ボタン
アナログジョイスティックユニット
2軸のアナログタイプジョイスティックです。ノブは平面上を平行に動きます。ノブの位置に応じてX軸Y軸の抵抗値が変化します。ノブは中央に配置されており指を離すと中央に戻ります。
ボタン
PIR人感センサー　ユニット
焦電型赤外線センサPaPIRs VZシリーズの使用とオフディレイタイマーを使用したセンサーユニットです。
ボタン
ガスセンサー(煙) MQ-2　ユニット
MQ-2を使用したガスセンサーユニット です。コンパレーター回路LM393を内蔵しておりアナログボリュームで設定して検出動作行えます。
ボタン
電源供給用USB Type-Cコネクター　2出力( 5V,3.3V)　UNIT
電源供給用のUSB Type-Cコネクタから+5V +3.3Vの2出力を行います。各出力とも過電流保護対応
ボタン
TGS2450においセンサーユニット

CO2センサ       　ユニット
MH-Z19Cユニットです。
NDIR(非分散型赤外)方式の二酸化炭素のセンサです。
小見出し
ここをクリックして表示したいテキストを入力してください。
ボタン

□37mm x 25mmシリーズ(15種類）

I2Cセンサ固定具2
I2Cセンサー2点止めタイプを使用していた場合に取付穴がある事でM3ねじ２個で固定する事により長期間計測が可能です。
ボタン
ブザーユニット
UDB-05LFPNを使用した電子ブザーユニットです。DC5Vを加える事でブザーが鳴ります。アイデア次第で幅広くご使用頂けます。
ボタン
NJL7302L使用照度センサーユニット
NJL7302L-F5を使用した照度センサーユニットです。分光感度特性が人間の視光感度特性に近く、広い指向角度を持ったフォトトランジスタです。CdSセルに比べて、長寿命で超低リーク電流で高信頼です。
ボタン
フォトカプラー型傾斜スイッチ (チルトスイッチ) RBS32 0100　ユニット
(チルトスイッチ) RBS32 0100を使用した傾斜スイッチになります。傾きに反応しLEDが光り電圧出力します。
ボタン
ホールIC SK8552G-G03ユニット
ホールIC SK8552G-G03を使用した磁気センサーユニットになります。磁気に反応しLEDが光り出力します。
ボタン
小型照光式タクトスイッチボックス　ユニット（緑・正方形 ）
DC5V入力　LED(緑)付の押しボタンスイッチです.※内蔵LEDは本体色と同じ緑です。
ボタン
赤外線リモコン受信モジュール SPS-442-1(38kHz)　ユニット
家電品等に使用されている赤外リモコンの受信ユニットです。(38Khz)
ボタン
リードスイッチ SP3-1A16ユニット
リードスイッチです。ガラス管の中に強磁性体リードが封入され、さらにプラスチックケースで覆われているため、壊れにくく、扱いやすいです。・小型軽量：小型軽量な磁気感応スイッチとして、機器装置のコンパクト化に適します。
ボタン
温湿度センサー AHT21B ユニット
AOSONGのI2C出力デジタル温度・湿度センサです。広い動作電圧範囲(2.2～5.5V)、高精度(±0.5℃、±3%RH)といった特徴があります。
ボタン
シャープ測距モジュール GP2Y0E03 (I2C&アナログ出力) ユニット
赤外線を使い三角法で4cm～50cmの距離を測定、I2C・アナログ電圧で出力します。センサIC部分は防滴・防塵のカバーにより保護されており、様々な環境でご使用頂けます。
ボタン
小型圧電振動ジャイロモジュール　ユニット
センサを2個実装することで2軸の角速度を検出することが可能となっております。ロボットや姿勢制御の実験に如何でしょうか？
ボタン
振動(傾斜)スイッチ　RBS040210-G　　ユニット
傾斜スイッチ(チルトスイッチ)です。中に玉が入っていて傾くとスイッチが変化します。振動・転倒を検出したいような場合に最適です。
ボタン
超高効率DCDCコンバーター(5V0.5A) M78AR05-0.5　　　ユニット
超高効率DC-DCコンバーター(5V0.5A) M78AR05-0.5のユニットです。 入力電圧範囲も6.5V～32Vまで対応となっており5V出力が欲しい時に使えます。
ボタン
超高効率DCDCコンバーター(3.3V0.5A) M78AR033-0.5　　ユニット
超高効率DC-DCコンバーター(3.3V0.5A) M78AR33-0.5のユニットです。 入力電圧範囲も4.75V～32Vまで対応となっており3.3V出力が欲しい時に使えます。
ボタン
FT234X 超小型USBシリアル変換モジュール UNIT
USB MICRO B使用。超小型でFTDI社のFT234Xを使用しており過電流保護内蔵しています。
ボタン
小見出し
ここをクリックして表示したいテキストを入力してください。
ボタン

・I2C 対応 シリーズ(6種類）

 I2C 中継コネクタ
I2C 4ピンコネクタを中継したい時に使用できます。
ボタン
I2Cハブユニット
I2C 4ピンコネクタ(5ポート）をハブで中継したい時に使用できます。
ボタン
温湿度センサー AHT21B ユニット
AOSONGのI2C出力デジタル温度・湿度センサです。広い動作電圧範囲(2.2～5.5V)、高精度(±0.5℃、±3%RH)といった特徴があります。
ボタン
シャープ測距モジュール GP2Y0E03 (I2C&アナログ出力) ユニット
赤外線を使い三角法で4cm～50cmの距離を測定、I2C・アナログ電圧で出力します。センサIC部分は防滴・防塵のカバーにより保護されており、様々な環境でご使用頂けます。
ボタン
I2C LCD1602 モニターユニット
waves 1602 IIC/I2C/TWI LCD液晶 モジュール 緑 ( 黄色バックライト黒文字) を内蔵しており、又ケース背面にはネオジマグネットを装着し金属板に固定してモニターも出来ます。
ボタン
I2C LCD2004A モニターユニット
ケース背面にはネオジマグネットを2個装着し金属板に固定してモニターも出来ます。

近日販売予定
小見出し
ここをクリックして表示したいテキストを入力してください。
ボタン

・デジタル入出力シリーズ(6種類）

フォトカプラー型傾斜スイッチ (チルトスイッチ) RBS32 0100　ユニット
(チルトスイッチ) RBS32 0100を使用した傾斜スイッチになります。傾きに反応しLEDが光り電圧出力します。
ボタン
透過型フォトマイクロセンサー 　　　　　
EE-SX484　　　
ユニット
オムロン製EE-SX484を使用した 透過型フォトマイクロセンサーになります。フォトIC出力、CMOSに直結可能です。
ボタン
小型照光式タクトスイッチボックス　ユニット（緑・正方形 ）
DC5V入力　LED(緑)付の押しボタンスイッチです.※内蔵LEDは本体色と同じ緑です。
ボタン
小型照光式タクトスイッチボックス　ユニット（緑・正方形＋赤・正方形）
DC5V入力　LED(緑),(赤）付の押しボタンスイッチです。※内蔵LEDは本体色と同じ緑です。
ボタン
振動(傾斜)スイッチ　RBS040210-G　　ユニット
傾斜スイッチ(チルトスイッチ)です。中に玉が入っていて傾くとスイッチが変化します。振動・転倒を検出したいような場合に最適です。
ボタン
ホールIC SK8552G-G03 ユニット
ホールIC SK8552G-G03を使用した磁気センサーユニットになります。磁気に反応しLEDが光り出力します。
ボタン
小見出し
ここをクリックして表示したいテキストを入力してください。
ボタン

・電源　通信　その他(8種類）

I2C 中継コネクタ
I2C 4ピンコネクタを中継したい時に使用できます。
ボタン
I2Cハブユニット
I2C 4ピンコネクタ(5ポート）をハブで中継したい時に使用できます。
ボタン
超高効率DCDCコンバーター(3.3V0.5A) M78AR033-0.5　　ユニット

超高効率DC-DCコンバーター(3.3V0.5A) M78AR33-0.5のユニットです。 入力電圧範囲も4.75V～32Vまで対応となっており3.3V出力が欲しい時に使えます。



ボタン
超高効率DCDCコンバーター(5V0.5A) M78AR05-0.5　　　ユニット
超高効率DC-DCコンバーター(5V0.5A) M78AR05-0.5のユニットです。 入力電圧範囲も6.5V～32Vまで対応となっており5V出力が欲しい時に使えます。
ボタン
I2C LCD1602 モニターユニット
waves 1602 IIC/I2C/TWI LCD液晶 モジュール 緑 ( 黄色バックライト黒文字) を内蔵しており、又ケース背面にはネオジマグネットを装着し金属板に固定してモニターも出来ます。
ボタン
モニタリングユニット
Espressif Systems 製ESP32-DEVKITC-32Eを内蔵しておりモニターにはI2C LCD1602を使用してセンサーの状態を確認する為のユニットです。
背面でDIN RAILでの固定も可能です。
WIRE CONNECTION BASE ユニット
ミニブレッドボードで5V（黄緑色）,3V（青色） ,GND（黒）と必要な配線を切り替えてご使用頂けます。
ボタン
電源供給用USB Type-Cコネクター　2出力( 5V,3.3V)　UNIT
電源供給用のUSB Type-Cコネクタから+5V +3.3Vの2出力を行います。各出力とも過電流保護対応
ボタン

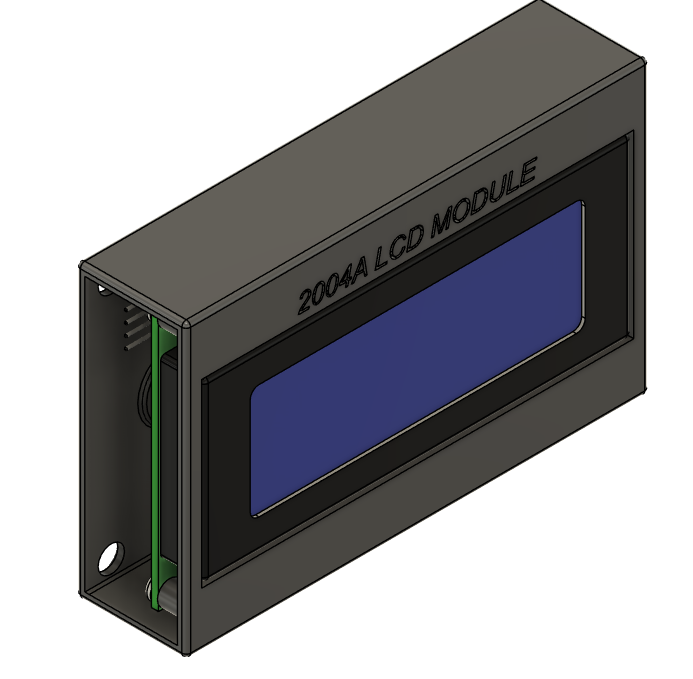

I2C LCD2004A モニターユニット
ケース背面にはネオジマグネットを2個装着し金属板に固定してモニターも出来ます。

近日販売予定
小見出し
ここをクリックして表示したいテキストを入力してください。
ボタン

・専用取付ケース(6種類）

I2Cセンサ固定具2
I2Cセンサー2点止めタイプを使用していた場合に取付穴がある事でM3ねじ２個で固定する事により長期間計測が可能です。
ボタン
I2Cセンサ固定具１
I2Cセンサー3点止めタイプを使用していた場合に取付穴がある事でM3ねじ２個で固定する事により長期間計測が可能です。
ボタン
Grove 水分センサー対応カバー
ケースでカバーすることにより土壌に抜き差しする時も直接基板に触れることなく抜き差しが出来ます。
ボタン
Grove 超音波距離測定センサー対応固定具（取付固定穴付き）
Grove 超音波距離測定センサーをケースに固定する事で安定した距離測定が出来ます。(取付ピッチ61.5mm)
ボタン
Grove Air Quality sensor v1.3対応カバー（取付固定穴付き）
Grove Air Quality sensor v1.3対応カバーとなります。
ボタン
Grove Wio Node対応カバー（取付固定穴付き）
Wio Node用のケースカバーとなります。取付穴がある事でM3ねじ２個で固定して使用する事が出来ます。(取付ピッチ40mm)
ボタン
小見出し
ここをクリックして表示したいテキストを入力してください。
ボタン

基板用3Dプリントケースの設計製作も行っております。お気軽にご相談下さい。

～Easy I/O Unit～

シンプルなPLCユニット

例えばこんなお悩みはありませんか？

・リレー回路で制御しているが専用回路になっているので段取り替えを
　早く出来るように小型PLCで簡単に置き換えたい

・試作装置の動作確認を時間をかけないで行いたい

・装置制御をしたいがどのように制御すれば良いのか分からないので勉強したい

・制御盤内の取付スペースが小さくコンパクトに取り付けたい

・メインのPLCのI/O点数が足らなく追加出来ないか？

～Easy I/O Unit2～

シンプルなPLCユニット

UNITからの変更点

・UNITでは外部でプログラムを作成しそれをROMライターで書き込まなけらばならなくて
　はならない。又,ROMの書き換えを行う為に抜き差しが必要となる。
  それを改善する為,直接USBを差し込みPCから直接書き込む事が可能
　

～Easy I/O Unit3～

シンプルなPLCユニット

UNIT2からの変更点

・WIFIを接続しての予兆保全としてサイクルタイム異常の検出、生産の出来高の管理
　等WEB上で確認する事が可能
　

～ＰＬＣとセンサーで楽しく学ぶ学習UNIT～ 販売準備中

【画像表示位置の設定】を使用すると画像が正しい比率で表示されない可能性があります

PLCと各種センサーを接続した学習キットになります

プログラムはラダーとなりますので色々と各種センサーを繋いで
動作を確認するのに適しています

入力6点
・PIR人感センサーユニット
・振動（傾斜）ユニット
・2入力小型照光式タクトスイッチボックスユニット
・NJL7302L使用照度センサーユニット
・リードリレーユニット
・アナログ入力ユニット

出力3点
・リレーユニット
・ブザーユ二ット
・RGBLEDユニット

電源1点
・USB TYPE-C供給　5V,3.3V出力　

ワイヤー中継ユニット　2点

PLCユニット(EASY I/O UNIT2)　1点

実機接続図

学習ボードのみ

PCとの接続

小見出し

ここをクリックして表示したいテキストを入力してください。テキストは「右寄せ」「中央寄せ」「左寄せ」といった整列方向、「太字」「斜体」「下線」「取り消し線」、「文字サイズ」「文字色」「文字の背景色」など細かく編集することができます。
ボタン

ご確認,ご質問等ございましたらktfmokc@gmail.comまでお気軽にご連絡下さい。

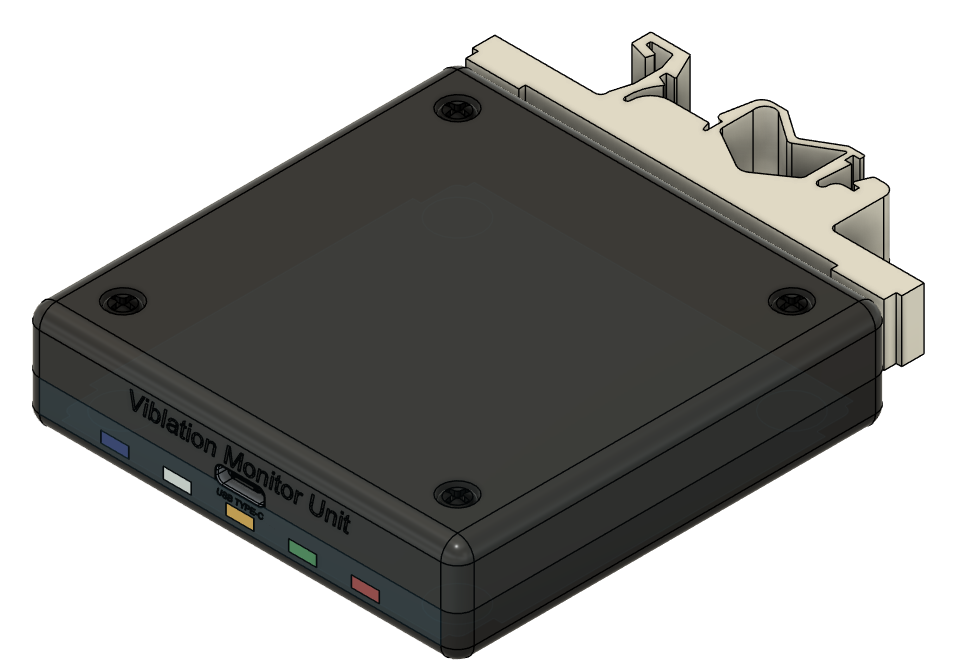

～振動検出ユニット～

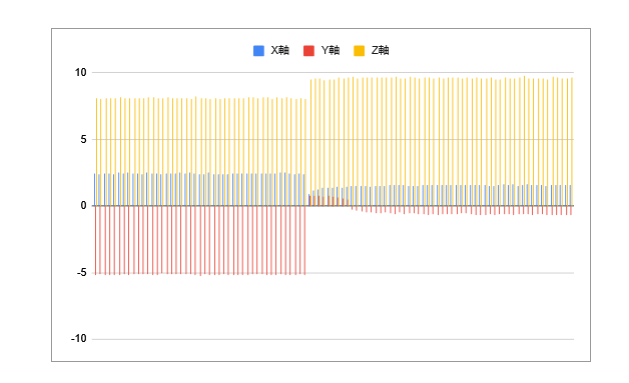

加速度センサーを使用した振動検出ユニットです。

振動を測定したい箇所に専用加速度センサーを取り付け
一定時間間隔で加速度を取得可能

電源接続はUSB TYPE-Cとなっており電源投入と共に取得動作開始
取得状況をLEDでモニタリング可能
　

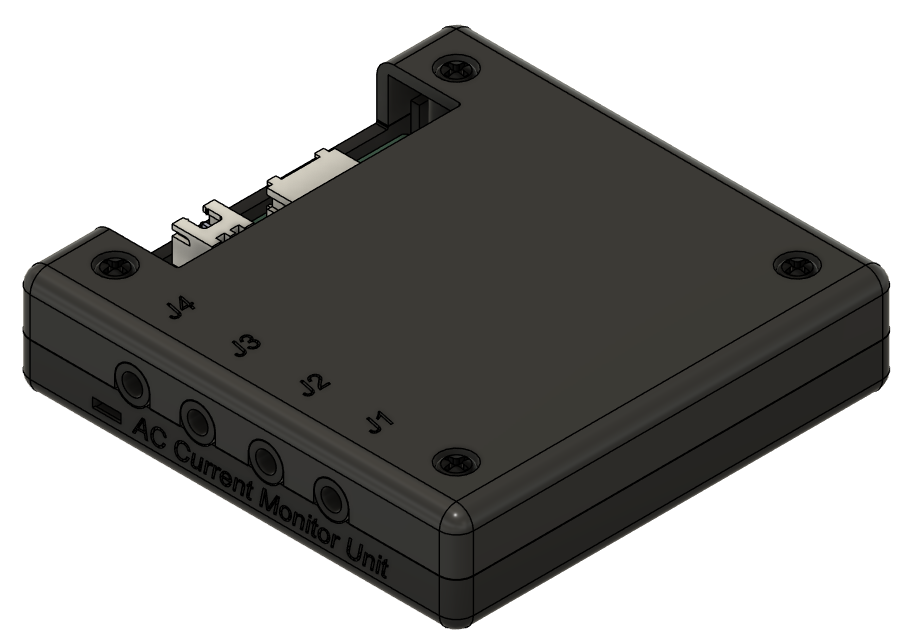

～電流検出ユニット～

MCP3004を使用した4CH電流検出ユニットです。

本体側PLCユニット4とSPI接続することで定期的に電流値を計測します
センサー接続にはクランプ式AC電流センサ30A(スイッチサイエンス販売）
が別途必要となります　
